3 de jul de 2010

Você usa o RAILING apenas como Corrimão ?

O comando Railing é usado normalmente para criar Corrimão ou Guarda-corpo.
Porém, sua utilização é bastante variada.
Um exemplo bem comum é o desenho de GRADES.

Observe as propriedades de um Tipo de Railing. Temos dois elementos principais:

RAIL
..... Define as peças "horizontais" ou paralelas ao percurso. É um Perfil.

BALUSTER
..... Define o tipo de APOIO e como ele se repete. É um objeto 3D.




Com estes dois elementos, podemos inventar outras coisas.
Neste exemplo, quero fazer um BRISE SOLEIL.

Primeiro, eu crio um PROFILE (perfil) com a forma do BRISE, como mostra a figura abaixo:




Depois, eu crio uma FAMÍLIA de BALUSTER com um sólido que vai representar os montantes do Brise. Veja a imagem:

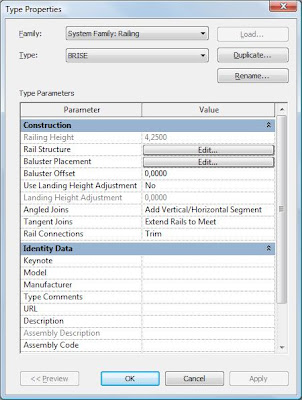

Agora montamos o Tipo de Railing no projeto. Defina quantas peças de Brise vai querer e as devidas posições:

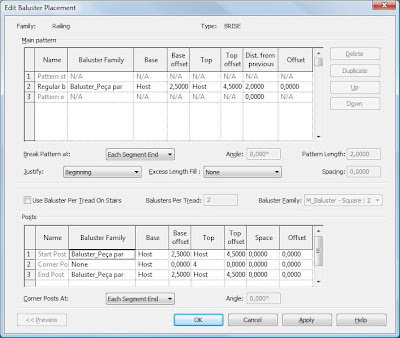

Defina também o tipo e posicionamento dos Balusters:

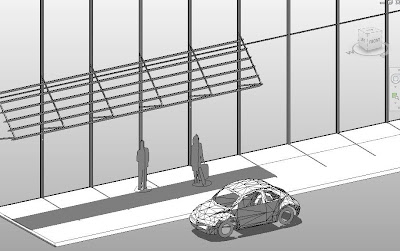

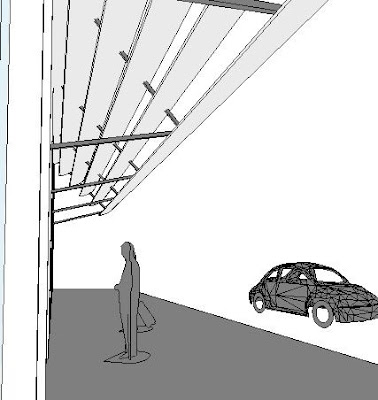

O resultado final pode ser algo assim:






.
