29 de dez de 2009

Trabalhando com FASES no REVIT

Já utilizou a ferramenta de FASES (Phases) no Revit ?



É bastante simples, mas é preciso definir bem o que você pretende fazer.
Eu montei um exemplo rápido, mostrando as "fases" associadas ao processo de construção.

Cada objeto precisa estar na "fase" desejada e para fazer isso você pode definir esse "parâmetro" durante a criação do objeto, ou então depois.
Até porque alguns elementos não possuem a opção de fase durante a criação.

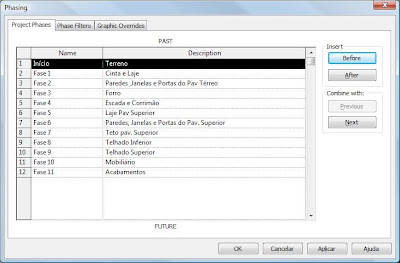

As fases ficam no Menu MANAGE > Phases.
Crie quantas fases quiser e depois associe estas aos objetos. Até os elementos de anotação (cotas, textos, tags, etc ) podem estar associados às fases.



Além das fases devemos elaborar FILTROS, que controlam a forma de apresentação dos objetos que estão em fases diferentes.

Por fim, é preciso definir em cada VISTA (ou viewport) qual a fase que você quer mostrar. Combinando isso aos filtros, temos milhares de novas opções de apresentação.
