Importando Blocos 3D do AutoCAD para o REVIT



Já me perguntaram se é possível aproveitar os desenhos, que no AutoCAD chamamos de Blocos, para compor seus projetos no REVIT.

Sim. Claro que pode.
O ideal é criarmos os "blocos" no REVIT, para definir parâmetros de tamanho e outras propriedades, facilitando o ajuste.
Eu já publiquei um vídeo que mostra como criar uma FAMÍLIA de mobiliário. Vejam o histórico de postagem ao lado.

Mas se você ainda não está confortável para fazer seus blocos no Revit ou quer ganhar tempo, usando suas bibliotecas prontas, é só trazer do AUTOCAD para o REVIT.

O Procedimento:

Revit 2009 (e anteriores) : File > Import/Link > CAD Formats
Revit 2010 : RIBBON INSERT > Imporrt CAD

_ Depois procure o seu arquivo.
_ Não esqueça de definir a UNIDADE de importação, ou seja, qual a unidade que usou no AutoCAD.
_ Marque a opção de PRESERVE COLORS.
_ OK. O Arquivo será inserido.


O próximo passo é acessar a configuração de ESTILO DE OBJETOS (Object Styles) na seção de Imported Objects.



Revit 2009 : SETTINGS > Object Styles
Revit 2010 : RIBBON MANAGE > SETTINGS > Object Styles

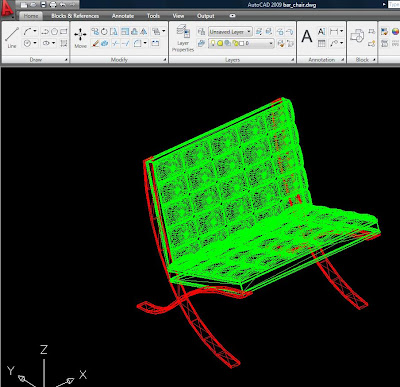

Veja as imagens.
Podemos escolher um MATERIAL para renderização, associando ao LAYER do AutoCAD.

Feito isso, é só 'renderizar'.


_____________________________________________________________


_____________________________________________________________

Este VIPER é um arquivo disponível no site REVITCITY.COM e foi criado a partir de um BLOCO feito em 3D no AutoCAD


_____________________________________________________________

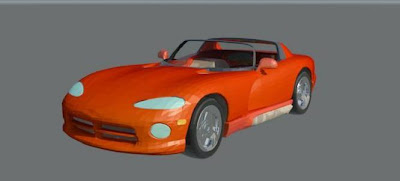

O mesmo VIPER com o render:

_____________________________________________________________




Faça o teste.
Bom proveito !

.
