Curso Revit - Modificando o TAG

Modificando a informação do TAG ( rótulo / identificação )


Quando queremos mostrar a identificação de um objeto no Revit, por exemplo, códigos, ou medidas, ou descrição de um material, podemos usar o comando TAG ( Design BAR: drafting ).
As vistas de Corte, as Chamada de Detalhe e as Vistas de Elevação também usam identificadores específicos e que podem ser alterados também, mas o procedimento é um pouco diferente do que irei mostrar.


Veja nesta imagem, que a PORTA possui um identificador que corresponde a ordem de inserção. Neste caso, esta é a décima porta inserida no projeto.
Observe ainda que os materiais da parede não foram reconhecidos pelo TAG e por isso mostram um sinal de “ ? “.



Para mudar, clique no TAG.
Vou selecionar primeiro o TAG de PORTA.
Na barra de propriedades aparece um botão : EDIT FAMILY.
Clique nele e confirme a abertura do arquivo.





Agora que estamos no arquivo “M_Door Tag.rfa”, selecione o texto que aparece como "101".
Clique em " EDIT LABEL... "
Selecione a linha 1, onde aparece o parâmetro MARK, e clique em REMOVE.



Em seguida, selecione WIDTH ( largura ) e adicione clicando na seta verde. Insira também o parâmetro HEIGHT ( altura ).
Resumindo, teremos dois parâmetros no mesmo LABEL (atributo).
Finalize esta modificação (ok).

Essas linhas que já estavam desenhadas podem ser modificadas.
Basta selecioná-las e “deletar”.

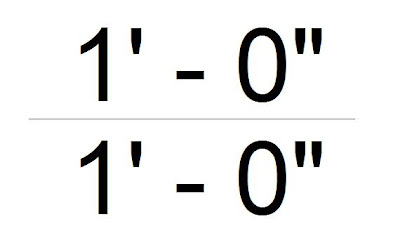

Desenhe apenas uma linha entre os dois LABELs.



OBS.:
O ideal é salvar este arquivo. Você pode salvar por cima do arquivo original, mas eu recomendo sempre criar uma pasta de trabalho sua, onde você grava todos os arquivos novos que criar no Revit.
Uma sugestão é criar um arquivo TEMPLATE ( .rte ) que contenha todas as configurações que desejar, como por exemplo esta do TAG.




Agora que já temos a nova forma de apresentação do TAG, clique no botão LOAD INTO PROJECTS, que fica na Design Bar.





Confirme a opção de sobrescrever o arquivo, para mudar todos os TAGs, automaticamente.

Repita o procedimento para os demais TAGs que você desejar modificar.

No caso do TAG de material, modifiquei o LABEL para mostrar o NOME do material e não a DESCRIÇÃO, como mostra a imagem.
