Curso Revit - Corrimão com forma de muro

Quando criamos escadas e rampas, é possível adicionar um corrimão automaticamente ou manualmente.
Mas ao invés de um corrimão é possível usar um muro ?

A resposta é : Sim.

O corrimão é o resultado da combinação de um ou vários perfis. Sendo assim, podemos criar um perfil imitando um muro.

A primeira coisa a fazer: criar uma FAMÍLIA ( arquivo .rfa )

Acione o menu FILE -> NEW -> FAMILY...
Na janela de seleção, escolha o arquivo modelo (template = .rft) de nome METRIC PROFILE-RAIL.rtf












Veja que o arquivo possui dois eixos ( verdes ). Um referente ao topo e o outro referente ao que seria o meio. Você pode desenhar como quiser, apenas lembrando que a posição final do corrimão vai depender da distância dos objetos em relação aos eixos desse arquivo.

Como exemplo eu vou desenhar um retângulo de 10 cm x 90 cm, alinhado com o topo e uma das faces com o “centerline”. Antes de desenhar, modifique as unidades para CENTIMETRO.

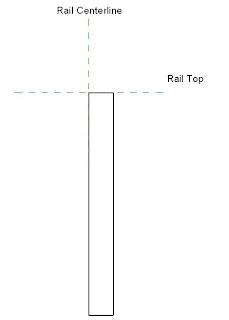

Veja como ficou na imagem abaixo:



O perfil imitando um muro de 90 cm de altura por 10 cm de largura está pronto.
Salve o arquivo para o caso de querer usá-lo em outro projeto. Como exemplo, eu vou salvar com o nome: Perfil_Muro.rfa






Agora, vamos desenhar um corrimão, usando um projeto novo.
FILE -> NEW -> PROJECT...

Carregue ( load ) o arquivo Perfil_Muro.rfa neste projeto.
Observe que eu ainda não fechei o arquivo do perfil, então eu vou acessar este arquivo através do menu WINDOW e clicando no nome dele, para depois carregá-lo no projeto.















Acione o botão LOAD INTO PROJECTS ... , que fica na Design bar, para carregar o perfil no Projeto.

Agora que voltamos automaticamente para o arquivo do Projeto, vamos configurar uma FAMÍLIA (tipo) de Corrimão.

Pelo Project browser, clique no sinal de + ao lado de FAMILIES, para expandir as opções e vá até a lista de RAILINGS.
Acione o símbolo de + para expandir as opções até encontrar
RAILING -> 900mm. Clique duas vezes ( rapidamente ) no nome 900mm para abrir o quadro de opções.





1- Rename: Coloque outro nome, por exemplo, Mureta 90 cm.


2- Clique em EDIT... em Rail Structure.


















2.1- Height é a altura do corrimão, então vamos deixar com 90 cm.

2.2- Offset é a distância em relação a linha de referência ao desenhar o corrimão. Coloque ZERO.

2.3- Profile, como o nome em inglês já diz é o perfil. Este é o arquivo que nós criamos e que vai funcionar como muro ou parede. Como já carregamos o arquivo, basta selecioná-lo.

2.4- Se quiser definir um material, é só escolher na lista.

Finalize clicando em OK.



3- Clique em EDIT... em Baluster Placement.
Nós devemos retirar qualquer componente vertical (balaustres), porque eles não serão necessários neste caso.

Em todos os campos onde está escrito BALUSTER FAMILY selecione NONE.
Desmarque a opção USE BALUSTER PER TREAD ON STAIRS.

















Clique em OK para terminar e de novo em OK para concluir a configuração da família.



Para ver como ficou, vamos acionar o comando de corrimão ( railing ) que está na Design Bar -> MODELING. Desenhe um corrimão.

Faça um teste com uma escada, lembrando-se de modificar o tipo de corrimão.
Espero que a dica tenha sido útil.
